+ 17.03.2003> Скачать полезное: Стандартный эргономический человек


... Однажды упомянув на форуме о наличии этого «парня», мы оказались завалены письмами о его срочной и непременной необходимости. Исследование рынка показало, что действительно, в свободном для скачивания виде он нигде не встречается по непонятным причинам. Теперь, подготовив файлы, выкладываем его для всеобщего пользования.

Немного технических параметров

Человек нарисован на основе стандартного немецкого мужского 95-го перцентиля (DIN 33408). Соответствует высоте человека в 187 см. В файле соответствует размеру настоящего пластмассового манекена, то есть нарисован в масштабе 1:5)

Его можно скачать:
- в формате .cdr (Corel Draw, версия 9, размер – 25 Кб.),
- в формате .ai (Adobe Illustrator, версия 7, .zip-архив, размер – 10 Кб.)

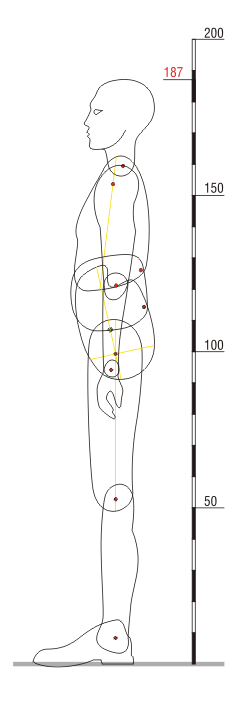

Картинка слева дает точное представление о том, что вы скачиваете :-)

Небольшие комментарии
DIN – Deutche Industrial Norm – Немецкие промышленные стандарты.
Отдельно существует женский перцентиль, а так же виды спереди и сверху, но у нас их увы, нет. Вы можете без проблем масштабировать этого чела, превращая его из 95-го перцентиля (ростом 187) в 95%-ка (ростом 175 см), в зависимости от задачи.

Комментарии Евгения Маслова
Итак, не надо путать 2 выражения: 95-процентник (95%-к) и 95-й перцентиль!
95%-к означает, что оборудованием, мебелью или автомобилем, спроектированными с использованием эргономических параметров и размеров этого человека, потенциально смогут пользоваться 95% пользователей, то есть подавляющее большинство (а ростом он будет – 175 см, см. цитату из книги «Эргономические параметры» ниже).

Перцентиль (Percentil) – это сотая доля обьема измерения совокупности, выраженная в процентах, которой соответствует определенное значение признака. Площадь, ограниченная кривой нормального распределения, делится на сто равных частей, или перцентилей, каждый со своим порядковым номером.

Представьте линейку от одного до ста, где меньшие значения – это меньшие соответствия общим признакам, а ближе к ста, отклонения по противоположному признаку. Таким образом средняя характеристика человечества будет соответствовать середине, а именно 50-му перцентилю. Используются они в зависимости от поставленной задачи. И при проектировании используются как правило 5-й, 50-й и 95-й перцентиль.

То есть 95-й перцентиль соответствует росту 187 см (что вы и скачиваете в файле).

Соответственно, например, по версии Мирослава Шмида, у мужчин это 163 см, 175 см (как раз 50-й перцентиль) и 187 см, а у женщин это 153, 165 и 187 см (данные фигуры без обуви). На своей практике я встречал достаточно большое количество версий перцентиля, так что склоняюсь к мнению, что точных цифр не существует и не может существовать. Обозначаются как цифра, затем знак процента, а затем знак пола (круг со стрелкой или крестом вниз). Как вы понимаете, данные очень специфические и могут трактоваться по разному и зависить от времени публикации, региона, где они используются, и определенных корпоративных правил.

По делению на характеристики используют женские, мужские и детские манекены. Кроме того необходимо иметь также виды спереди и сверху либо 3D модель.

Самому манекен можно изготовить из плотного пластика или кальки, нанеся на него основные оси и проткнув по точкам вращения канцелярскую кнопку и загнув ее с другого конца. Получится макет, который можно обрисовывать на компоновке. Зеленой точкой обозначен центр тяжести.

Цитата из книги Мирослава Шмида «Эргономические параметры»

( издательство «Мир», 1980 г., перевод с чешского)
Рабочее место, приспособленное для человека среднего роста, пригодно и для тех, рост которых имеет отклонения от средних в допустимых значениях. Например, рабочее место, спроектированное с учетом роста мужской фигуры 175 см, может быть использовано до известной степени всеми мужчинами, рост которых больше или меньше на 12 см, т. е. 95% мужчин. Данное рабочее место не будет удовлетворять лишь 5% мужчин, рост которых более 187 см или менее 163 см.


dn благодарит Владимира Пирожкова за предоставление оригинального немецкого манекена-перцентеля, и Евгения Маслова за качественные комментарии.
