+ 23.09.2003> Скачать полезное: Стандартный эргономический человек - 2

 Выложив для всеобщего скачивания стандартного немецкого мужского 95-го перцентиля (DIN 33408), мы приятно обрадовались, увидев его на планшетах с проектами этого года, присланных нам для "Лучших студенческих работ". Но не только мы стараемся помочь всем :-)

В дополнение нам прислали другие разновидности перцентелей - 5-го и 95-го, с видами в фас и профиль + сечения. Скачивайте полезное, не забывайте про нас...




1. Информация взята из книги:
Рунге В.Ф., Сеньковский В.В.
ОСНОВЫ ТЕОРИИ И МЕТОДОЛОГИИ ДИЗАЙНА. Учебное пособие (конспект лекций) - М.:М3-Пресс, 2003 - 252 с.

2. Подпись под иллюстрацией, откуда отрисованы мены:

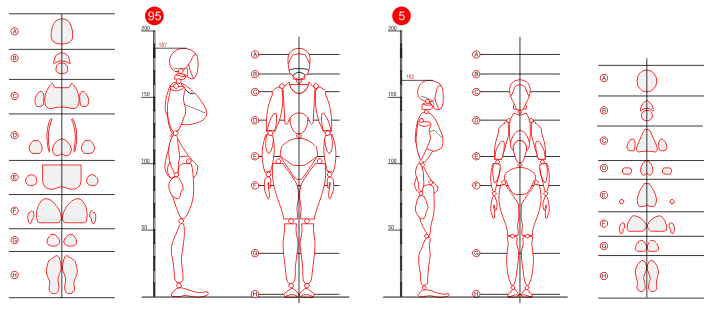

Рис. 47. Объёмные антропоманекены "Мультимены" 5-го и 95-го перцентелей. (Объёмные изображены на рисунке "а", сечения - "б")

3. Описание пользы использования:
Методы с использованием манекенов позволяют решать ряд задач:
- увязывать сложно структурные конструкции оборудования между собой;
- достигать общей и детальной соразмерности оборудования человеку;
- испытывать ещё проектируемое оборудование на удобство работы с ним;
- отрабатывать пространственные параметры рабочего места и ряд других задач, связанных с учётом антропометрических особенностей пользователей проектируемого оборудования.

4. Другое понятие перцентиля, несколько отличное от приведенного нами ранее: Перцентиль - это сотая доля объёма измеренной совокупности, выраженная в процентах, которой соответствует определённое значение признака. Площадь, ограниченная кривой нормального распределения значений признака, делится на 100 равных частей, или перцентилей, каждый из которых имеет свой порядковый номер. Так, 5-й перцентиль ограничивает слева на кривой нормального распределения 5% численности людей с наименьшими значения признака, 95-й - 5% справа, а 50-й соответствует среднему арифметическому значению признака М.

Систему перцентилей используют для определения необходимых границ интервалов, минимальных и максимальных значений антропометрических признаков. Зная М и q, можно установить значения признаков, которые соответствуют значениям его заданного интервала:

Интервал | перцентили | % людей, входящих в данный интервал ___________________________________________________

М +- 2,5q   |    1-99           |     98
М +- 2q      |    1,5-97,5     |     95
М +- 1,65q |    5-95           |     90
М +- 1,15q |  12,5-87,5    |     75
М +- q         |    16-84         |     68
М +- 0,67q |    25-75         |     50
____________________________________________________

Немного технических параметров
В файле перцентили нарисованы в масштабе 1:10

Векторных ребят можно скачать:
- в формате .cdr (Corel Draw, версия 9, размер – 71 Кб.),
- в формате .ai (Adobe Illustrator, версия 7, .zip-архив, размер – 46 Кб.)
Картинка сверху дает точное представление о том, что вы скачиваете :-)

Бонус-трэк от автора

Скачайте этих же парней, но 3D!

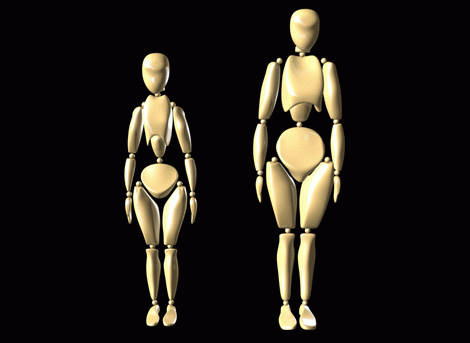

Я решился предложить и 3d модели. В них есть "кости" для более лёгкого использования. Вот инструкция:

- Все части моделей соединены "с воздействием".
Управлять нужно, воздействуя на суставы-шарики.
Главный управляющий шарик - поясничный. ТОЛЬКО ЕГО(!) можно перемещать манипулятором MOVE. Остальные - ТОЛЬКО ВРАЩАТЬ(!) манипулятором ROTATE.
Физически верных ограничителей нет. (Их вообще нет).

Парные левые и правые части тел взаимозависимы, т.е. корректировать при необходимости, нужно только одну из пары.

Скачать этих андроидов :-) можно:
- в формате 3d Max (версия 5, .zip-архив, размер – 93 Кб.)
Примечание: в версиях ранее 5-ой, файл не откроется!


dn благодарит Хуснутдинова Наиля (nailgun@echo.ru) за присланную информацию, грамотные комментарии, и готовность поделиться этим со всеми нашими читателями :-)
