> Одна из последних
супер-новостей науки – доступная трехмерная печать: процесс, который
переводит данные c экрана компьютера в твердый пластик. Полноцветный
трехмерный принтер позволяет вам распечатывать твердые объекты, формируя
слои синтетической пыли в нужную форму и связывая их клеем.
> Такие принтеры существуют уже давно, стоя невероятных денег.
Современные технологии, снизив цену до 45.000 долларов, сделали их
доступными. В настоящее время 3d принтеры типа Z402 (на рисунке) производимые
Z Corporation уже
работают в больших компаниях, таких как Motorola и Adidas, где они
используются для создания дизайн-моделей.
> Однако cейчас уже разрабатываются варианты для бытового использования,
и, как только они окажутся в магазинах, вы cможете распечатывать всякие
пластиковые gadgets (гаджетс – мелкие штучки, типа фонарика MagLite
или Swiss-ножа, интересные своей технической новизной или совершенством),
и затем просто забирать их c лотка вашего принтера!
> Только думайте: вы cможете использовать ваш 3D супер-принтер
чтобы легко распечатать для себя такие необходимые вещи как пара
уникальных очков, новая мышь для вашего компьютера, или ограниченный
тираж подарочных статуэток.
> Посчитав тему этой небольшой заметки в модном журнале интересной,
мы зашли на сайт Z
Corporation и нашли массу интересного. Итак, немного подробностей:
Компания Z corporation была основана учеными из Массачусетского
Института Технологий, работающих в лаборатории трехмерной печати.
> Сейчас у компании существуют 2 модели трехмерного принтера
– базовая монохромная Z402 и расширенная полноцветная Z402C.
> Базовая
модель Z402
>Скорость построения – 25-51 мм в час, в зависимости
от толщины слоев.
Размеры детали – 203х254х203 мм.
Толщина слоя – от 0,076 до 0,254 мм.
Размеры принтера – 74x91x107 см.
Вес – 136 кг.
> Эта модель является на сегодняшний момент самым быстрым (!) в
мире инструментом для создания 3-х мерных моделей из 3d-файлов CAD-овских
программ. Система печатает требуемые детали слой за слоем из безопасных
материалов и выигрывает по времени и стоимости у других методов. Система
обеспечивает немедленную обратную связь в дизайн-процессе между инженерами,
дизайнерами, маркетологами и производителями.
> Полноцветная
модель Z402C
>Скорость построения в цветном режиме – 8-16 миллиметров
в час при слое 0,15 мм.
Размер построения – 150х150х150 мм.
Размеры принтера – 74 x 99 x 107 см.
Вес –136 кг.
> Имеется возможность строить изделия больших размеров по частям.
Возможно задавать толщину слоев построения – от 0,076 до 0,254 мм
- от этого напрямую зависит скорость.
> Принтер требует связующее вещество zb7. Могут быть использованы
два типа порошка – на основе крахмала и на основе пластика, во втором

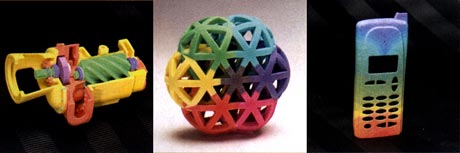

случае изделие получается более блестящим. Цвет покрывает только
поверхность изделия, проникая в глубину везде на 2 мм.
> Отклонения размеров при печати составляют 1-2% по осям X-Y
и 1% по оси Z. Простейшая небольшая деталь может быть напечатана
даже за 5 минут!
> Z402C содержит в себе компоненты системы Z402, плюс специальное
программное обеспечение и комплект для преобразований. Он делает
возможным выбор между цветной и монохромной печатью. В случае монохромной
печати принтер использует стандартные возможности скоростной печати
системы Z402. Обычная деталь, которую можно держать в руках, печатается
1-2 часа в монохромном, и 4-6 часов в цветном режиме. Процедура
переключения занимает около 15 минут. Вы можете выбирать между высокой
скоростью и полноцветной печатью.
> Поставка принтера может быть осуществлена в течение 6 недель
после оплаты.
> Дополнительно
предлагается ZW4 – автоматический ваксер (waxer).
Он используется совместно с принтерами для пропитки парафиновым воском
и специальными смолами полученных при 3d распечатке изделий. Это увеличивает
прочность, обеспечивает постоянную отделку и цвет, и создает образец,
пригодный для показа заказчику.
Размеры – 46х48х124 см.
Вес – 95 кг.
> Процесс построения
> Машина распыляет слой порошка из загрузочной коробки для
покрытия поверхности строительного поршня. Затем система печатает
связующей раствор на неплотный слой порошка, формируя первое поперечное
сечение. В месте, где напечатано связующим веществом, порошок склеивается.
Остальной порошок остается свободным и служит основанием для слоев,
которые будут напечатаны сверху него. Когда поперечное сечение завершено,
поршень слегка опускается, новый слой порошка распыляется над поверхностью
и процесс повторяется.
> Деталь растет слой за слоем в строительном поршне и до завершения
полностью покрыта свободным порошком. Наконец строящий поршень поднимается
и свободный порошок удаляется с помощью вакуума, освобождая законченную
деталь.
> Пост-обработка
> Уже построенная деталь завершена, излишки порошка удалены
вакуумом и деталь приподнята над основанием. Очищенная от порошка
деталь может быть отделана любым способом. Для быстрого обзора дизайна
она может оставаться такой же грубоватой. Для производства же более
прочной и отделанного изделия она должна быть опущена в воск. Если
вы желаете получит максимально крепкую деталь, которая может быть
даже отпескоструена или ошкурена и покрашена, лучше пропитать ее
смолой zr10.
Пример:
Размеры детали:
5 см х 15 см х 15 см
Время печати: 1 час 40 минут
> Оборудование и расходные материалы
> Для печати на принтере нужен обычный Pentium – компьютер c
Windows™ 95 или Windows NT™ 4.0. и расходные материалы – порошок,
связующее вещество, связующий раствор, связующий кэртридж, вакуумные
мешки и отделочный воск или смола zr10.
> Основанный на пластике порошок zp™100 – при печати с ним детали
получаются прочнее. Вы можете использовать его например для тонкостенных
образцов. Но основанная на крахмале порошок zp14 дает непревзойденную
скорость и низкую стоимость.Части, печатанные из порошка zp™14 стоят
$0.40 за кубический дюйм, из zp100 – $1.00. Это все равно дешевле
любых других предложений на рынке в 10-20 раз!
> Наши заказчики
> Adidas International, Daimler Chrysler, Ford Motor Company, General
Motors, Corporation, Graham Packaging, Kodak, NASA, Osram Sylvania,
Motorola, Porsche, Toyota Motor Corporation, United Technologies Automotive.
> Нашим принтерам всего один год, и что больше всего впечатляет
- это то, что они превзошли все ожидания наших заказчиков!
> Отзывы
> Система просто невероятна! Есть лишь одна проблема – она
так быстра, что мы не можем загрузить ее постоянно!
> Мы используем принтер Z Corp. Уже около года. Мы печатаем множество
деталей в день для более чем 300 компаний. И за все это время только
один раз вызывали сервисную службу компании!
перевод: Владимир Самойлов
mailto:vladimir.samoylov@designet.ruvladimir.samoylov@designet.ru
comment
> Углубленное изучение вопроса показало, что в новой революции
3d-печати Z Corp. не одинока.
